Borrmall Salomon s914

[johnnyrainbow]

Någon som har borrmall till s914 eller vet om det är samma hålbild som till någon annan salomonbindning, exv STH?



[MnO]

S914 har den klassiska Salomon-hålbilden som har varit samma för alla Driver-modeller sen typ mitten av 80-talet, eller kanske ännu tidigare. Upp till DIN 14 har fyra hål bak och 16 och uppåt har fem hål bak (dock är fyra samma, bara en extra skruv i mitten). Även STH av äldre modeller har samma, så länge de har driver-tå (endels där hela tådelen vrids i ett stycke och inte den enklare "Z-tådelen" som delar sig på respektive sida när den släpper).

Det finns dock en fallgrop i namnet STH eftersom det finns två generationer av häldelen. Tådelen är och har alltid varit samma. Salomon introducerade en ny häldelskonstruktion som ett resultat av utvecklingen av Guardian för ett antal år sedan. Den kallades först STH2, men säljs numera under namnet STH igen. Den ser helt annorlunda ut i häldelen jämfört med tidigare STH.

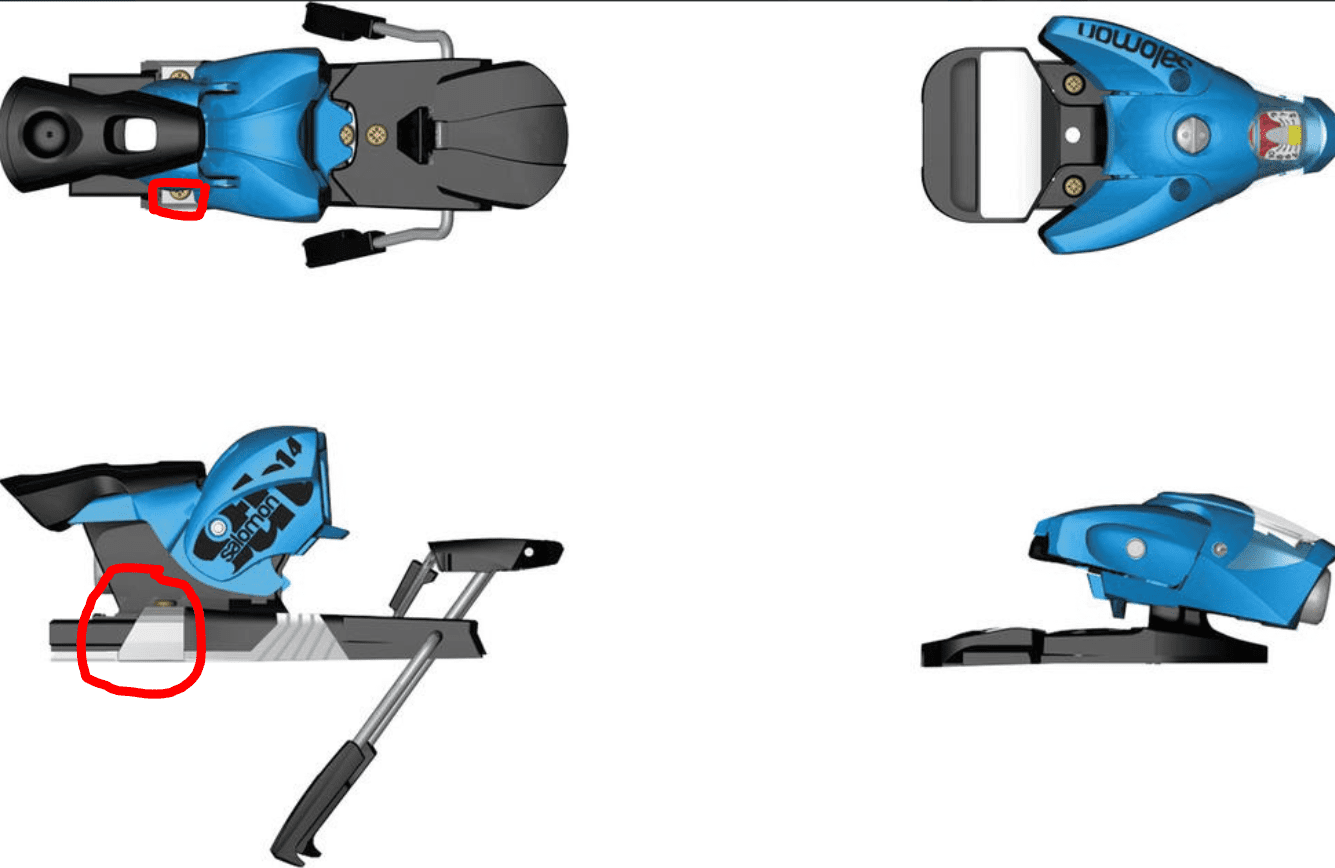

Vad du vill ha är en mall för vilken Driver-modell som helst där skruvarna är synliga på sidan av häldelen. Då passar det.

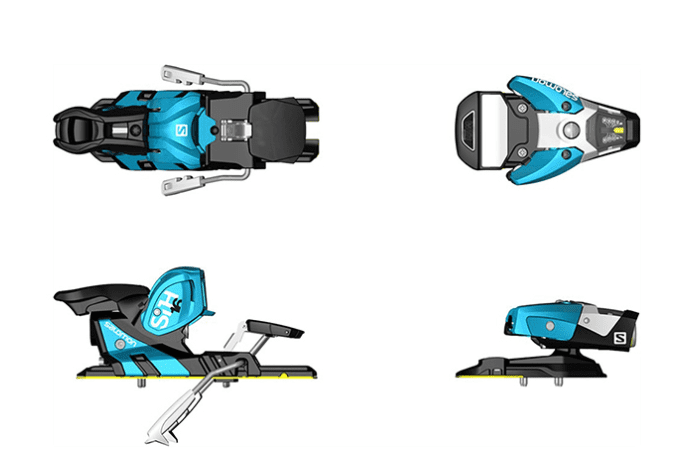

Så här ser STH2 ut:

Här är en pappersmall om du brukar använda sådana:

salomon_paper_template_R6.pdf

docs.google.com



[johnnyrainbow]

Toppen, tack för utförligt svar, kör på den mallen.



[GTS-Charger]

Om man är det minsta osäker så är det alltid bra att provmontera bindningen på en lös träbit / planka först hjälp av mallen så att man inte förstör en skida i onödan. Det ge en också chansen att se att boot-center hamnar rätt.



[johnnyrainbow]

Om man är det minsta osäker så är det alltid bra att provmontera bindningen på en lös träbit / planka först hjälp av mallen så att man inte förstör en skida i onödan. Det ge en också chansen att se att boot-center hamnar rätt.

Absolut, det kommer jag göra för säkerhets skull.
